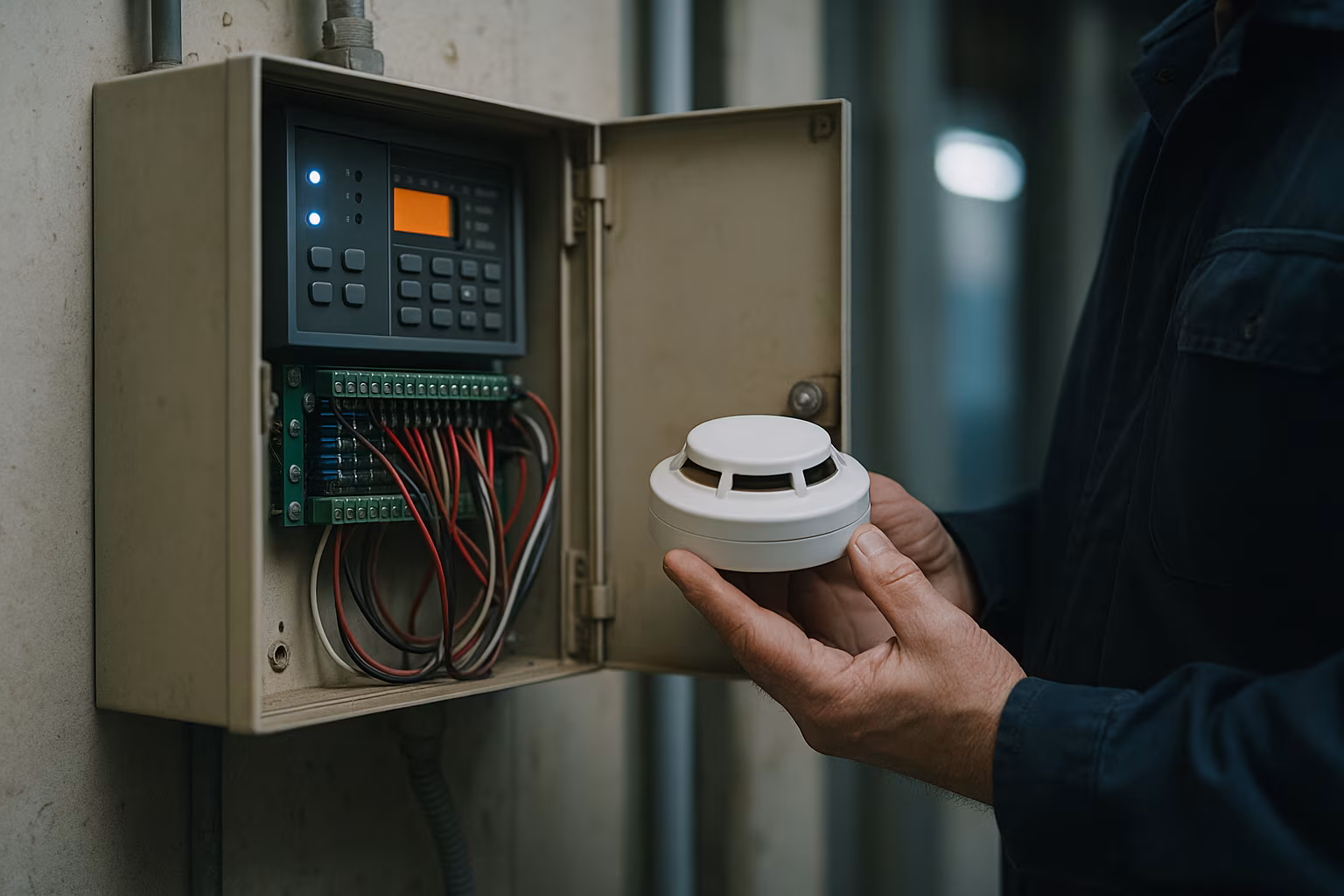

Частичная замена АПС: совместимость со старой панелью

Совместимость в АПС не одна, а пятиуровневая, и проверять надо все пять, потому что несовпадение на любом уровне отменяет «частичность» замены. Мы используем эту рамку на обследованиях: она позволяет ответить на вопрос о старой панели за один выезд, а не после того, как оборудование уже привезли на объект.

Первые три уровня видны на пусконаладке. Четвёртый обычно всплывает на комплексных испытаниях. Пятый — на проверке, и он самый дорогой, потому что исправляется уже не отвёрткой.

В пороговой (безадресной) системе панель различает состояния шлейфа по электрическим параметрам — току и сопротивлению линии, а не по цифровому обмену. Поэтому здесь частичная замена возможна чаще всего: если новый извещатель укладывается в паспортные диапазоны ППКП по току дежурного режима и току сработки, панель его примет, независимо от логотипа на корпусе.

Проверять при этом нужно конкретные величины из паспортов, а не «класс» оборудования:

• Ток потребления извещателя в дежурном режиме. Извещатели с питанием по шлейфу суммируют этот ток. Двадцать новых извещателей с большим током покоя способны поднять ток шлейфа до порога, который панель трактует как «Внимание».
• Ток и напряжение в режиме сработки. Панель опознаёт пожар по конкретному диапазону; выход за него читается как короткое замыкание или обрыв.
• Номинал оконечного и добавочного резисторов. Он задаётся паспортом ППКП, а не привычкой монтажника: при смене извещателей номиналы часто нужно пересчитывать.
• Полярность и схема включения базы. Механическая совместимость посадочного места ничего не гарантирует, потому что распиновка баз у разных серий различается.
• Совместимость с функцией сброса шлейфа. После сработки панель снимает питание со шлейфа для возврата извещателей в дежурный режим; время сброса должно совпадать с требованиями нового извещателя.

Отдельный риск — рост ложных сработок после замены. Новый извещатель с другой чувствительностью в той же точке ведёт себя иначе, и объект получает поток ночных выездов вместо экономии. Механику этого мы разбирали в статье о том, почему пожарная сигнализация даёт ложные сработки.

В адресной и адресно-аналоговой системе извещатель обменивается с панелью цифровыми посылками по протоколу производителя. Эти протоколы закрытые и у разных вендоров разные, поэтому адресное устройство одной марки в общем случае не работает с ППКП другой, потому что панель просто не получит от него ответа на опрос и покажет потерю адреса.

Для адресных систем частичная замена возможна внутри линейки одного производителя, и то с оговорками.

• Совместимость поколений. Внутри одной марки устройства новой серии нередко требуют определённой версии прошивки ППКП. Если панель снята с поддержки, обновить её может быть уже нельзя.
• Ёмкость линии. У адресной линии есть паспортные ограничения по числу адресов и суммарному току. Замена «один в один» их не меняет, а вот замена с добавлением устройств — меняет.
• Изоляторы короткого замыкания. Если старые устройства были без встроенных изоляторов, а новые с ними (или наоборот), меняется поведение кольцевой линии при повреждении.
• Тип устройства в конфигурации. Панель хранит карту адресов с типами устройств. Замена дымового извещателя на комбинированный без правки конфигурации даёт конфликт типа, даже если адрес занят верный.

Отдельно стоит проверить, поддерживается ли модель панели производителем и есть ли ЗИП. Если снят с производства и сам ППКП, и его модули, экономия на сохранении панели превращается в отложенный риск: следующий отказ станет аварийной полной заменой в неудобный момент.

Замена элементов почти всегда меняет токовую нагрузку, а вместе с ней — время автономной работы системы. Это самый незаметный вид несовместимости: сразу после пусконаладки всё работает штатно, и обнаруживается проблема только при реальном отключении питания, то есть в худший момент. Проверяется расчётом до закупки, а не после.

Расчёт мы ведём по формуле требуемой ёмкости аккумуляторной батареи:

C (А·ч) = I_деж × T_деж + I_тревога × T_тревога, с запасом на старение батареи

Ниже — пример на условных исходных данных; в вашем расчёте вместо них подставляются паспортные токи конкретных приборов и время резерва из проекта.

Было (система до замены), при резерве 24 ч в дежурном режиме и 1 ч в режиме тревоги:

• дежурный режим: 0,25 А × 24 ч = 6 А·ч
• режим тревоги: 1,5 А × 1 ч = 1,5 А·ч
• итого: 6 + 1,5 = 7,5 А·ч
• с запасом 25 %, который мы закладываем на старение АКБ: 7,5 × 1,25 = 9,4 А·ч

Батарея 12 А·ч закрывает расчёт с ощутимым запасом. Теперь добавляем при частичной замене устройства, которые в сумме дают +0,08 А в дежурном режиме:

• дежурный режим: 0,33 А × 24 ч = 7,92 А·ч
• итого: 7,92 + 1,5 = 9,42 А·ч
• с тем же запасом: 9,42 × 1,25 = 11,8 А·ч

Формально 11,8 А·ч всё ещё меньше 12 А·ч, поэтому расчёт сходится. Фактически запаса не осталось: любое следующее добавление устройства, естественная деградация батареи или работа при низкой температуре уводят систему за границу. Именно так объект получает АПС, которая проходит приёмку и не отрабатывает реальное отключение через два года.

К тому же уровню относится совместимость по источнику питания оповещателей: светозвуковые устройства с другим током потребления способны перегрузить существующий блок питания, даже если по количеству они «те же самые».

Если АПС управляет пожаротушением, дымоудалением, оповещением, лифтами или контролем доступа, замена элементов затрагивает не только сигнализацию. Панель хранит матрицу «событие → команда», и изменение состава устройств требует пересмотра этой матрицы, а затем повторных комплексных испытаний с участием смежных систем.

Что здесь проверяется в первую очередь:

1. Алгоритмы с подтверждением от двух извещателей. Если запуск автоматики требует сработки двух устройств в помещении, замена одного из них на прибор другого типа меняет условие запуска.
2. Разблокировка эвакуационных выходов. Команда на СКУД идёт от конкретных выходов панели; при замене модулей проверяется, что цепь и её контроль на обрыв сохранились.
3. Управление СОУЭ. Изменение состава оповещателей влияет на разборчивость и на нагрузку линий оповещения, а требования к оповещению задаёт технический регламент «Требования по оборудованию зданий системами АПС/АУПТ/СОУЭ» (V1600014858).
4. Передача сигнала на пульт. Если система транслирует тревогу вовне, проверяется, что заменённые элементы формируют те же типы событий.

По нашему опыту на объектах именно этот уровень чаще всего остаётся непроверенным: смонтированные извещатели работают, панель их видит, а вот запуск дымоудаления после замены никто не испытывал до первой проверки или первого реального события.

Даже полностью совместимая замена требует документального оформления. Смонтированная система должна соответствовать проекту, а изменения — вноситься в проектную и исполнительную документацию. Без этого объект получает расхождение между бумагами и фактом, которое фиксируется на любой проверке и обесценивает всю экономию от сохранения старой панели.

Минимальный комплект, который мы формируем при частичной замене:

• изменения в проекте АПС (схемы шлейфов, спецификация, расчёт резерва питания);
• обновлённая исполнительная документация со схемами фактического исполнения;
• документы соответствия на вновь установленное оборудование;
• акты пусконаладочных работ и комплексных испытаний с участием смежных систем;
• запись в журнале технического обслуживания.

Здесь же — правовая сторона. Эксплуатация систем пожарной автоматики регулируется Правилами пожарной безопасности (приказ Министра по ЧС РК от 21.02.2022 № 55, V2200026867; изменения — приказ МЧС РК от 31.12.2025 № 580, действуют с 24.01.2026). С 1 февраля 2026 года монтаж, наладку и техническое обслуживание систем пожарной автоматики вправе выполнять только организации с разрешением Комитета противопожарной службы МЧС РК: разрешительные требования утверждены приказом МЧС РК от 14.08.2025 № 322, правила выдачи — приказом от 28.08.2025 № 372. Это разрешение, а не лицензия, и проверить его наличие стоит до подписания договора — как показать разрешение на монтаж и ТО, подрядчик должен уметь прямо сейчас.

Ответственность за нарушение требований пожарной безопасности предусмотрена статьёй 410 КоАП РК; при последствиях в виде пожара применяется статья 292 УК РК. Неработающая после «экономной» замены система — это не только технический, но и правовой риск для собственника.

Есть ситуации, в которых сохранение панели перестаёт быть экономией и становится отложенным расходом. Мы считаем частичную замену необоснованной, если совпадают хотя бы два признака из списка ниже, в этом случае честнее сразу считать бюджет полной модернизации, чем платить дважды.

1. Панель снята с производства, ЗИП и модули расширения недоступны. Следующий отказ станет аварийной заменой без права выбора сроков.
2. Производитель прекратил поддержку прошивки. Новые устройства линейки уже не встают, развитие системы закрыто.
3. Линии выработали ресурс. Если проблема в кабеле и его состоянии, замена извещателей не решает ничего, потому что источник отказов остаётся на месте.
4. Планировка изменилась после последнего проекта. Перегородки и новое назначение помещений меняют расстановку извещателей; подробнее — в разборе о том, достаточно ли старого проекта после перепланировки.
5. Нет исполнительной документации и схем. Без них частичная замена ведётся вслепую; эту ситуацию мы разбирали отдельно — можно ли обслуживать систему без актуальных схем.
6. Объект расширяется в ближайшие годы. Если ёмкость панели по адресам или шлейфам почти исчерпана, замена элементов лишь отодвинет неизбежную замену ППКП.

Проверка совместимости укладывается в шесть шагов и делается до формирования спецификации. Порядок принципиален: каждый следующий шаг опирается на данные предыдущего, и пропуск любого из них возвращает к сценарию «оборудование куплено, а система не собирается».

1. Идентифицировать панель. Точная модель, серия, версия прошивки, год выпуска, статус поддержки у производителя. Данные берутся с самого прибора и из паспорта, а не из памяти службы эксплуатации.
2. Поднять документацию. Проект, исполнительные схемы, журнал ТО, паспорта установленного оборудования. Расхождения с фактом фиксируются сразу, и они определят объём работ.
3. Определить тип системы. Пороговая, адресная или адресно-аналоговая. От этого зависит, применим ли вообще первый уровень совместимости — протокол.
4. Сверить паспортные параметры. Токи дежурного режима и сработки, номиналы резисторов, схемы включения баз, ограничения линии по адресам и току — по документации на ППКП и на предполагаемые к установке устройства.
5. Пересчитать питание и резерв. По формуле выше, с новым составом устройств и требуемым временем автономной работы из проекта. Расчёт делается до закупки.
6. Проверить логику и оформить изменения. Пересмотреть матрицу запуска автоматики, запланировать комплексные испытания со смежными системами, внести изменения в проект и исполнительную документацию.

Если на любом шаге данных не хватает, это и есть ответ на исходный вопрос. Оставлять старую панель имеет смысл только тогда, когда все шесть пунктов закрыты подтверждёнными данными, а не предположениями.

Частичная замена оправдана, когда сохраняемая часть системы работоспособна и подтверждена документами, а заменяемая часть совместима по всем пяти уровням. В остальных случаях экономия на панели превращается в перерасход на переделке. Ниже — сценарии, с которыми мы сталкиваемся чаще всего.

Общий принцип, который мы выносим из практики: экономит не сохранение панели само по себе, а корректно проведённое обследование перед закупкой. Оно стоит несопоставимо меньше повторного монтажа, и именно оно определяет, будет замена частичной или полной.
