Как согласовать АПС, СОУЭ, дымоудаление и разблокировку дверей

Исправность каждой подсистемы не гарантирует их совместного срабатывания, потому что подтверждается она автономно: АПС проверяют извещателями, СОУЭ — контрольным запуском речевого сообщения, дымоудаление — прокруткой вентилятора, СКУД — открыванием двери с кнопки. Ни одна из этих проверок сама по себе не затрагивает межсистемный интерфейс: сухой контакт, релейный модуль, линию связи, а отказывает при пожаре чаще всего именно он.

По нашему опыту на объектах разрыв цепочки почти всегда лежит на стыке зон ответственности. АПС обслуживает одна организация, вентиляцию — вторая, СКУД и турникеты — служба безопасности или ИТ-подрядчик. У каждой стороны свой журнал, свой акт и свой честный вывод «система исправна». Общего документа, который отвечал бы на вопрос «что именно происходит на объекте сразу после срабатывания второго извещателя», нет ни у кого.

Вторая типовая причина — изменения, внесённые после сдачи объекта. Перепрограммировали приёмно-контрольный прибор после серии ложных сработок, заменили контроллер СКУД на модель без входа аварийного размыкания, поставили дополнительный доводчик и электрозащёлку на дверь эвакуационного выхода, перекроили перегородками этаж и сместили границы дымовой зоны. Каждое решение по отдельности выглядит разумным, а вместе они разрывают проектный алгоритм. Здесь же лежит и причина того, что ложные срабатывания АПС со временем «лечат» отключением выходов управления, а не устранением источника.

Третье — смена редакции норм. Значительная часть эксплуатируемых зданий проектировалась по СН РК 2.02-02-2019 или ещё более ранней редакции 2012 года, тогда как действует редакция 2023 года. Само по себе это не делает существующую систему незаконной, но при реконструкции, перепланировке или замене оборудования алгоритм придётся приводить к действующим нормам, и это дешевле обнаружить на бумаге, чем на приёмке.

Базовый набор команд задаётся проектом на основании строительных норм и своду правил по пожарной автоматике, и в типовом общественном или производственном здании выглядит одинаково: обнаружение — оповещение — противодымная защита — снятие блокировок — эвакуация лифтов. Ниже — карта, по которой удобно сверять свой объект: что делает подсистема, откуда берёт команду и как она обычно рвётся.

Отдельно проверьте, что действие адресовано правильной зоне. Ошибка «сработал извещатель в подвале, и открылись клапаны на всех этажах» встречается не реже, чем полное отсутствие управления, и последствия у неё хуже: система разносит дым по зданию вместо того, чтобы удалять его из очага. Состав и границы подсистем удобно сверять с составом пожарной автоматики здания.

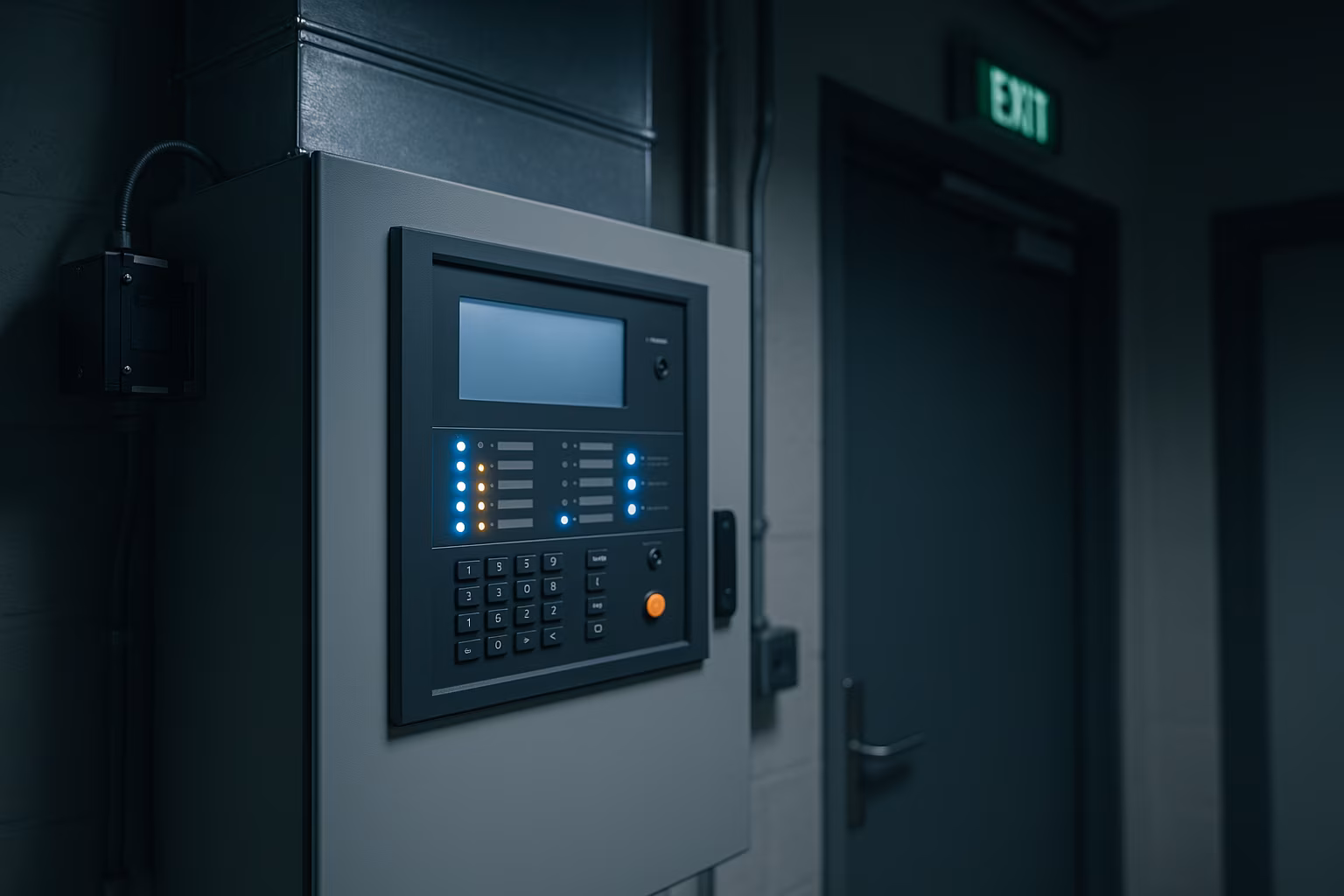

Единый центр принятия решений — приёмно-контрольный прибор пожарный. Именно он должен формировать команды на смежные системы, а не оператор охраны и не отдельные локальные автоматики. Если дымоудаление запускается только кнопкой у шкафа управления, а разблокировка дверей — вручную с поста, алгоритма взаимодействия на объекте нет, есть регламент действий человека.

Три вещи, которые стоит увидеть в настройках прибора и в проектной документации:

1. Условие запуска. По какому событию формируются команды: по первому сработавшему извещателю или по подтверждению вторым извещателем зоны. Логика «два извещателя» снижает риск ложного пуска дымоудаления, но она должна быть заложена в проект, а не введена наладчиком по своему усмотрению.
2. Очерёдность и задержки. Оповещение, снятие блокировок, отключение общеобменной вентиляции и пуск противодымной идут не одновременно, а в заданном порядке: клапан должен успеть открыться до выхода вентилятора на режим. Любая задержка должна быть в проекте с обоснованием, а не «выставлена по месту».
3. Обратная связь. Прибор должен принимать подтверждение выполнения: положение клапана, состояние пускателя вентилятора, снятие питания с замков. Управление «вслепую», без контроля исполнения, выглядит рабочим на бумаге и не проверяется до реального пожара.

Здесь же обычно вскрывается документальная проблема: настройки прибора уже не совпадают с исполнительной схемой. Если актуальных схем нет, восстанавливать алгоритм придётся обратным инжинирингом — по факту подключений в шкафах, а не по документам.

Противодымная вентиляция работает как система «вытяжка плюс компенсирующий приток», и рассогласование внутри неё встречается чаще, чем отказ оборудования. Вентилятор дымоудаления, запущенный при закрытом клапане или без компенсации притока, создаёт разрежение и не удаляет продукты горения, а при открытых клапанах соседних зон затягивает дым в незадымляемые помещения.

На что смотреть в первую очередь:

• открывается ли клапан именно той дымовой зоны, где сработал извещатель, и остаются ли закрытыми остальные;
• запускается ли вентилятор после подтверждения открытия клапана, а не одновременно с командой;
• работает ли подпор воздуха в лестничные клетки, тамбур-шлюзы и шахты лифтов, и согласован ли он по времени с вытяжкой;
• отключается ли общеобменная вентиляция и закрываются ли противопожарные нормально открытые клапаны — иначе приточная установка продолжает подавать воздух в горящее помещение;
• есть ли компенсирующий приток снизу и не заблокированы ли проёмы, через которые он предусмотрен проектом.

Отдельная категория ошибок — изменения в архитектуре. Новые перегородки, антресоли и витрины меняют границы дымовых зон, а автоматика остаётся прежней: клапаны стоят там, где по факту уже другое помещение. Формально система исправна, фактически защищает не тот объём.

Двери на путях эвакуации должны открываться свободно, а электромагнитные и электромеханические замки — терять запирающее усилие при сигнале пожара, независимо от состояния контроллера СКУД и локальной сети. Технически это означает питание замков через реле, размыкаемое командой от приёмно-контрольного прибора, а не программную команду «открыть» из системы контроля доступа.

Ключевое различие — режим замка при пропадании питания. Замки, которые открываются при снятии напряжения, безопасны на путях эвакуации; замки, сохраняющие запирание, — нет, и их наличие на эвакуационном выходе обнаруживается обычно только при испытаниях. Проверять нужно физически: обесточить участок и попробовать открыть дверь рукой, без карты и без пульта.

Что ещё проверяется на этом узле:

• сработает ли разблокировка при неисправном или отключённом контроллере СКУД (управление должно оставаться на стороне пожарной автоматики);
• складываются ли створки турникетов и снимаются ли с фиксации распашные калитки в зоне вестибюля;
• работают ли ручные устройства аварийного открывания у каждой двери на путях эвакуации, а не одна кнопка на этаж;
• не мешают ли снятию блокировки дополнительные механические запоры, установленные службой безопасности после сдачи объекта;
• восстанавливается ли нормальный режим только осознанным сбросом, а не автоматически через минуту.

Последний пункт важен с точки зрения безопасности объекта: разблокировка — это открытый периметр, и порядок возврата в штатный режим должен быть описан в инструкции, а ответственный за это назначен приказом.

Система оповещения согласована с остальной автоматикой, когда она включается автоматически, оповещает нужные зоны в заданном проектом порядке и её алгоритм совпадает с планом эвакуации. Одновременный запуск всех зон в здании с большим числом людей создаёт встречные потоки на лестницах. Очерёдность в проекте существует именно для того, чтобы этого не произошло.

Практический минимум проверки: оповещение запускается от прибора без участия оператора; речевое сообщение слышно и разборчиво в самых удалённых точках зоны, включая санузлы и технические коридоры; трансляция фоновой музыки и служебных объявлений принудительно прерывается; при пропадании основного питания оповещение сохраняет работу от резервного источника. Подробнее о типовых рисках — в разборе системы оповещения и управления эвакуацией.

Согласованность подтверждается только сквозным испытанием: имитируется срабатывание извещателя в конкретной зоне, и фиксируется вся последовательность реакций. Это оповещение, отключение общеобменной вентиляции, открытие клапана, пуск вентилятора, подпор, снятие блокировки дверей, опускание лифтов. Проверка каждой системы по отдельности этого не заменяет.

Разумный порядок работ выглядит так:

1. Собрать проектные и исполнительные документы: алгоритм взаимодействия, кабельный журнал, схемы подключения релейных модулей, программу и методику испытаний.
2. Сверить фактическую конфигурацию прибора с проектным алгоритмом, расхождения выписать отдельным списком.
3. Согласовать время испытаний с эксплуатацией и заранее уведомить арендаторов и охрану: часть проверок временно останавливает работу объекта.
4. Провести испытания по зонам, а не по системам, с фиксацией фактического времени каждой реакции.
5. Оформить результат протоколом с перечнем отклонений, сроками и ответственными, и повторить проверку после устранения.

На практике испытания стоит проводить после любых изменений: перепрограммирования прибора, замены контроллера СКУД, перепланировки, замены вентиляционного оборудования. Именно эти работы чаще всего и разрывают алгоритм, а обнаруживается разрыв через месяцы.

Ответственность за неработающее взаимодействие несёт собственник или руководитель организации: п. 6 Правил пожарной безопасности (приказ Министра по ЧС РК от 21.02.2022 № 55) требует, чтобы установки пожарной сигнализации, СОУЭ, противодымная защита и противопожарное водоснабжение находились в исправном рабочем состоянии и соответствовали проектной документации. Формально исправная, но рассогласованная автоматика этому требованию не отвечает.

Санкции установлены ст. 410 КоАП РК: по ч. 1 — предупреждение или штраф до 15 МРП на должностных лиц и субъектов малого предпринимательства, до 50 МРП для среднего и до 150 МРП для крупного; при повторном нарушении в течение года суммы возрастают, а если нарушение повлекло пожар (ч. 3) — до 200 МРП для среднего и до 300 МРП для крупного бизнеса. При тяжких последствиях применяется ст. 292 УК РК.

Отдельное требование — к исполнителю работ. С 01.02.2026 монтаж, наладку и техническое обслуживание систем пожарной автоматики вправе выполнять только обладатели разрешения Комитета противопожарной службы МЧС РК; порядок выдачи установлен приказами МЧС РК от 14.08.2025 № 322 и от 28.08.2025 № 372, оформление — через elicense.kz. Это именно разрешение, а не лицензия, и его наличие стоит проверить до начала работ — как это сделать, описано отдельно. Действующая редакция Правил пожарной безопасности учитывает изменения, внесённые приказом МЧС РК от 31.12.2025 № 580 и вступившие в силу 24.01.2026.
